ctesiphon
Fleche Noire
Fleche Noire



Masculin Nombre de messages : 143
Age : 72
Localisation : Aquitaine
Matériel : Poulies
Date d'inscription : 15/12/2015

Métier à corde artisanal Empty
MessageSujet: Métier à corde artisanal   Métier à corde artisanal EmptyVen 13 Jan 2017, 11:24

voici le métier à corde que j'ai fabriqué avec des moyens simples et des matériaux de récupération ou faciles à trouver dans n'importe quelle grande surface de bricolage (GSB).

Je me suis inspiré d'un certain nombre de réalisations présentées sur ce forum et un peu partout ailleurs. J'ai également pris en compte les enseignements sur la fabrication des cordes (notamment ceux de Bidibule) pour y mettre certains accessoires.

Le châssis du métier est constitué d'un fort tube serrurier de section rectangulaire coulissant dans un fourreau  (en bois collé et vissé).
Le tube est poussé par une forte tige filetée actionnée par un volant. La capacité maximale d'ouverture est de deux mètres et d'une très grande rigidité même en ouverture maximum.
Complètement fermé, il mesure 1,10 m
Ce système d'ouverture permet d'étirer cordes et câbles à plusieurs centaines de kg si nécessaire.


Métier à corde artisanal Dscf0912

Les piliers d'accrochage du fil pour confectionner la corde ne sont pas trop haut et disposent d'une base de grand diamètre pour davantage de rigidité. par ailleurs, ils sont facilement amovibles.

Métier à corde artisanal Dscf0915

Métier à corde artisanal Dscf0916

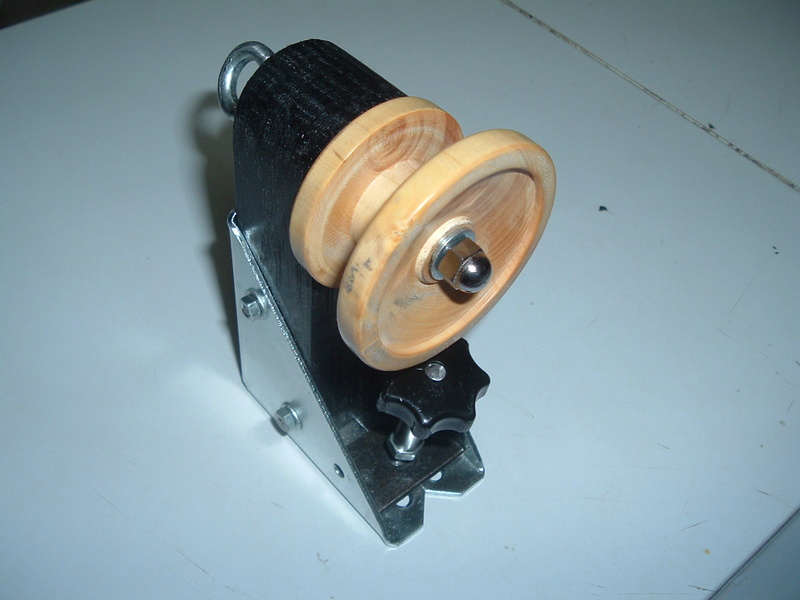

Pour vriller la corde en cours de fabrication, avant confection des tranche fils d'enroulement des poulies, j'ai réalisé un crochet tournant sur un support là encore très rigide et qui peut encaisser une forte traction.

Métier à corde artisanal Dscf0917

Métier à corde artisanal Dscf0918

On peut fixer le métier sur une table, un établi ou des tréteaux avec des serre joints mais ce n'est pas indispensable car ça pèse un certain poids.
Le petit défaut de ce métier est l'ouverture du métier qui prend un peu de temps avec le volant manuel, mais pour un usage occasionnel, c'est parfait (et surtout, très précis et très stable pour les mesures).
Revenir en haut Aller en bas
__plop__
Nouveau!
Nouveau!



Masculin Nombre de messages : 23
Age : 46
Localisation : Au soleil
Matériel : Poulies
Date d'inscription : 22/04/2015

Métier à corde artisanal Empty
MessageSujet: Re: Métier à corde artisanal   Métier à corde artisanal EmptyVen 13 Jan 2017, 11:27

Encore un belle réalisation Smile
Revenir en haut Aller en bas
Gerou
Fleche Rouge
Fleche Rouge



Masculin Nombre de messages : 1052
Age : 69
Localisation : Occitanie
Matériel : Arc à poulies
Date d'inscription : 16/09/2013

Métier à corde artisanal Empty
MessageSujet: Re: Métier à corde artisanal   Métier à corde artisanal EmptyVen 13 Jan 2017, 12:33

Bonjour,
c'est en effet très sympathique comme réalisation. En quelle matière as tu réalisé les poteaux sur lesquels sont fixés les tiges sur lesquelles tu va enrouler les brins. Même question pour l'entretoise sur laquelle sont fixés ces poteaux.

Pour la résistance il te faudra exercer une tension minimale de 100 Lbs pour la mesure de tes cordes et câbles.
Pour l'étirement il faudra que ton montage puisse accepter 350 Lbs voire plus pour la pose des TF.

Ton montage encaissera t'il ce type de traction sans plier et sans se déformer ?
Revenir en haut Aller en bas
ctesiphon
Fleche Noire
Fleche Noire



Masculin Nombre de messages : 143
Age : 72
Localisation : Aquitaine
Matériel : Poulies
Date d'inscription : 15/12/2015

Métier à corde artisanal Empty
MessageSujet: Re: Métier à corde artisanal   Métier à corde artisanal EmptyVen 13 Jan 2017, 13:26

Les poteaux H 10 cm X D 4 cm) sont réalisés dans un vieux manche de pioche (récupération oblige) en frêne bois dur d'une densité moyenne de 0,75.

Les platines sur lesquelles sont vissés les poteaux sont en acier plat de 40 mm x 8 mm; C'est dire qu'ils ne sont pas déformables aux tractions aux quelles je les soumets.

Précisément d'ailleurs, la traction que je peux imprimer avec ce système passe fort bien les 300 Kg (vérifié avec peson) je n'ai pas insisté davantage... J'en déduis qu'il est largement capable d'étirer câbles et cordes.

Pour finir, je confirme que le châssis du métier est d'une rigidité excellente même à grande allonge, et on pourrait si nécessaire  le renforcer encore en fixant le tout par chaque extrémité avec des serre joints sur une table forte.
Revenir en haut Aller en bas
Finiarel01
Fleche Noire
Fleche Noire



Masculin Nombre de messages : 260
Age : 35
Localisation : Angers
Matériel : Arc Poulies Hoyt, Décocheur AS à index, viseur AS SX10, stab AS central compound
Date d'inscription : 11/06/2015

Métier à corde artisanal Empty
MessageSujet: Re: Métier à corde artisanal   Métier à corde artisanal EmptyVen 13 Jan 2017, 14:19

Bel ouvrage!  affraid
