 Dimensions des axes des poulies d'un compound

Aller en bas
4 participants
AuteurMessage
DM5
Fleche Noire
Fleche Noire
DM5


Masculin Nombre de messages : 213
Age : 57
Localisation : VENISSIEUX
Matériel : Bowtech Fanatic 3 XL, Pearson MX2 gaucher, Hoyt Ultratec gaucher, Mathews Ovation gaucher
Date d'inscription : 30/11/2011

Dimensions des axes des poulies d'un compound Empty
MessageSujet: Dimensions des axes des poulies d'un compound   Dimensions des axes des poulies d'un compound EmptyMar 16 Juin 2015, 14:52

Bonjour,

Je me demandais quel était le diamètre des axes des poulies ? Standard d'une marque d'arc à l'autre ou pas ? Metrique ou anglosaxon ?
Ayant pour projet une modification spécifique en montage 4 câbles, je rechercherai par la suite un fournisseur.

Merci d'avance pour vos réponses.
Revenir en haut Aller en bas
ithaqua
Fleche Noire
Fleche Noire



Masculin Nombre de messages : 326
Age : 51
Localisation : NIORT
Matériel : BOWTECH Sentinel + Timberddodle II /// BOWTECH CPXL + Spot Hogg Tommy Hogg + scope Viper + QAD Ultrarest /// BOWTECH Specialist + Shibuya Ultimate carbon CPX520 + scope Viper + Spot Hogg Infinity
Date d'inscription : 11/11/2012

Dimensions des axes des poulies d'un compound Empty
MessageSujet: Re: Dimensions des axes des poulies d'un compound   Dimensions des axes des poulies d'un compound EmptyMer 17 Juin 2015, 09:13

Hmmmmm... beau projet, mais qui passera quasi obligatoirement par une poignée shoot thru (possible autrement, mais quelle galère...)

Le plus compliqué pour faire un 4 câbles, c'est d'avoir les poulies adéquates, symétriques de surcroît.

Sinon, pour répondre juste à ta question, c'est très variable en fonction des marques. certains se contentent d'axes droits (dans les 4mm), d'autres d'axes bien plus complexes avec des parties excentrées.. Ce qui me fait revenir à: soit tu fabriques tes poulies toi même en CNC, et la je comprends ta question, soit tu as déjà les poulies et tu peux les mesurer toi même...

Peut être pourrais tu nous fournir un peu plus de précisions sur ton projet?
Revenir en haut Aller en bas
DM5
Fleche Noire
Fleche Noire
DM5


Masculin Nombre de messages : 213
Age : 57
Localisation : VENISSIEUX
Matériel : Bowtech Fanatic 3 XL, Pearson MX2 gaucher, Hoyt Ultratec gaucher, Mathews Ovation gaucher
Date d'inscription : 30/11/2011

Dimensions des axes des poulies d'un compound Empty
MessageSujet: Re: Dimensions des axes des poulies d'un compound   Dimensions des axes des poulies d'un compound EmptyMer 17 Juin 2015, 10:07

Salut ithaqua,

Non cela n'est pas compliqué.

Pour exemple voici mon Ultratec 2002 équipé de la sorte et utilisé ainsi dans ces années-là.

https://i.servimg.com/u/f18/17/30/74/89/hoyt_u12.jpg

https://i.servimg.com/u/f18/17/30/74/89/hoyt_u13.jpg

Cela était possible car cet arc est encore équipe à l'origine d'un système de double buss disparu avec l'arrivée des cams 1/2.

Matériel nécessaire : 2 axes de bonne longueur + 4 rondelles à gorges + 4 circlips à épaulement, 2 entretoises d'écartements que l'on peut faire soi-même

Réflexion pour recalculer les longueurs des câbles.

Mon projet : modifier mon Pearson MX2 de la sorte.

Si les plus anciens  Dimensions des axes des poulies d'un compound Vieux passent par ici, ils pourront te confirmer ce type de montage introduit je crois par Merlin et son système de demi lunes (qui n'était par exempt de défauts).

Les avantages : plus de souplesse, moins de frottements, cam lean supprimé avec la suppression de l'écarteur.
Inconvénient majeur : tirer avec un bras d'arc cassé.

On est face à un système shoot thru non pas de la poignée mais du câblage.

J'attend d'ailleurs l'arrivée d'un compound OK Absolute 40 pour voir la solution technique retenue puisque d'origine en 4 câbles

Je ferai un post si le projet aboutit.
Revenir en haut Aller en bas
norbert
Fleche Noire
Fleche Noire



Masculin Nombre de messages : 458
Age : 66
Localisation : brecé 53120
Matériel : mathews apex 7et 8 bowtech blackknight TRG7
Date d'inscription : 08/03/2012

Dimensions des axes des poulies d'un compound Empty
MessageSujet: Re: Dimensions des axes des poulies d'un compound   Dimensions des axes des poulies d'un compound EmptyMer 17 Juin 2015, 10:09

je pense que c'est standard 4,35mm  ,le mieux est de mesuré les tiens , si je comprend ce que tu veux faire , c'est en faire des plus longs pour qu'ils depassent plus des branches pour ajouter des petites poulies(grosse rondelle avec un gorge) pour accrocher la boucle des cables , attention  au matériau que tu vas utilisé qu'il ne torde pas .je te met des photos du montage que j'ai fait sur un de mes arcs  ,il te faudra trouver ou faire des demi-lunes de la [https://i.servimg.com/u/f18/19/08/76/23/cimg0014.jpg=https://servimg.com/view/19087623/21]Dimensions des axes des poulies d'un compound Cimg0012[/url]largeur des branches .
Revenir en haut Aller en bas
norbert
Fleche Noire
Fleche Noire



Masculin Nombre de messages : 458
Age : 66
Localisation : brecé 53120
Matériel : mathews apex 7et 8 bowtech blackknight TRG7
Date d'inscription : 08/03/2012

Dimensions des axes des poulies d'un compound Empty
MessageSujet: Re: Dimensions des axes des poulies d'un compound   Dimensions des axes des poulies d'un compound EmptyMer 17 Juin 2015, 10:12

Revenir en haut Aller en bas
norbert
Fleche Noire
Fleche Noire



Masculin Nombre de messages : 458
Age : 66
Localisation : brecé 53120
Matériel : mathews apex 7et 8 bowtech blackknight TRG7
Date d'inscription : 08/03/2012

Dimensions des axes des poulies d'un compound Empty
MessageSujet: Re: Dimensions des axes des poulies d'un compound   Dimensions des axes des poulies d'un compound EmptyMer 17 Juin 2015, 10:14

Revenir en haut Aller en bas
norbert
Fleche Noire
Fleche Noire



Masculin Nombre de messages : 458
Age : 66
Localisation : brecé 53120
Matériel : mathews apex 7et 8 bowtech blackknight TRG7
Date d'inscription : 08/03/2012

Dimensions des axes des poulies d'un compound Empty
MessageSujet: Re: Dimensions des axes des poulies d'un compound   Dimensions des axes des poulies d'un compound EmptyMer 17 Juin 2015, 10:17

Revenir en haut Aller en bas
DM5
Fleche Noire
Fleche Noire
DM5


Masculin Nombre de messages : 213
Age : 57
Localisation : VENISSIEUX
Matériel : Bowtech Fanatic 3 XL, Pearson MX2 gaucher, Hoyt Ultratec gaucher, Mathews Ovation gaucher
Date d'inscription : 30/11/2011

Dimensions des axes des poulies d'un compound Empty
MessageSujet: Re: Dimensions des axes des poulies d'un compound   Dimensions des axes des poulies d'un compound EmptyMer 17 Juin 2015, 10:23

norbert a écrit:
je pense que c'est standard 4,35mm  ,le mieux est de mesuré les tiens , si je comprend ce que tu veux faire , c'est en faire des plus longs pour qu'ils depassent plus des branches pour ajouter des petites poulies(grosse rondelle avec un gorge) pour accrocher la boucle des cables , attention  au matériau que tu vas utilisé qu'il ne torde pas .je te met des photos du montage que j'ai fait sur un de mes arcs  ,il te faudra trouver ou faire des demi-lunes de la [https://i.servimg.com/u/f18/19/08/76/23/cimg0014.jpg=https://servimg.com/view/19087623/21]Dimensions des axes des poulies d'un compound Cimg0012[/url]largeur des branches .

Salut norbert,

C'est le système introduit par Merlin.

2 inconvénients : le poids et l'impossibilité d'ajuster la verticalité de tes poulies.

Tu peux remplacer cela en construisant des câbles plus long et en remplaçant la demi lune par une entretoise type un morceau de tube de flèche + 2 encoches.

On les ligature pour empêcher qu'elles bougent.

Attention à la hauteur de l'entretoise du haut : il ne faut pas qu'elle soit à la même hauteur que ta visette sous peine de casse au lâcher (la visette venant taper sur l'entretoise : je le dis car c'est du vécu !!).

A une époque, j'utilisais ce système de 4 câbles pour rattraper un voile de branche même si cela n'est pas sa fonction première.
Revenir en haut Aller en bas
DM5
Fleche Noire
Fleche Noire
DM5


Masculin Nombre de messages : 213
Age : 57
Localisation : VENISSIEUX
Matériel : Bowtech Fanatic 3 XL, Pearson MX2 gaucher, Hoyt Ultratec gaucher, Mathews Ovation gaucher
Date d'inscription : 30/11/2011

Dimensions des axes des poulies d'un compound Empty
MessageSujet: Re: Dimensions des axes des poulies d'un compound   Dimensions des axes des poulies d'un compound EmptyMer 17 Juin 2015, 10:25

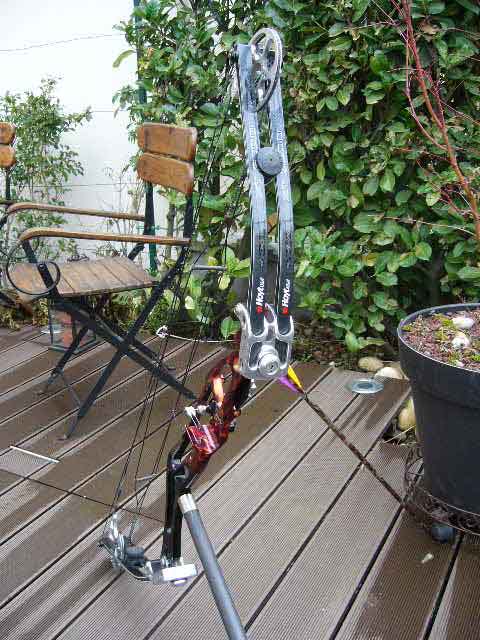

Je mets une autre photo où l'entretoise est plus visible.

Dimensions des axes des poulies d'un compound Hoyt_u14
Revenir en haut Aller en bas
norbert
Fleche Noire
Fleche Noire



Masculin Nombre de messages : 458
Age : 66
Localisation : brecé 53120
Matériel : mathews apex 7et 8 bowtech blackknight TRG7
Date d'inscription : 08/03/2012

Dimensions des axes des poulies d'un compound Empty
MessageSujet: Re: Dimensions des axes des poulies d'un compound   Dimensions des axes des poulies d'un compound EmptyMer 17 Juin 2015, 10:43

j'ai monté ce système en 2005 quand j'ai acheté cet arc là  l'avantage par rapport au bout de tube c'est que pour régler la syncho des poulies tu n'agi que sur un cote des cables et ils s'équilibrent tous seul , alors que sur un système avec les bouts de tube  le cable est déboublé et tu doit agir sur les 2 boucles du cable , mes demi-lune sont excentrées  alors que sur les merlin l'appui est au centre .si les branches sont assez large  pas de problème pour le passage de flèche ,  et en mettant un stop corde  , celle si ne viendra plus taper dans les bout de tube . les 2 systèmes fonctionnent .
Revenir en haut Aller en bas
DM5
Fleche Noire
Fleche Noire
DM5


Masculin Nombre de messages : 213
Age : 57
Localisation : VENISSIEUX
Matériel : Bowtech Fanatic 3 XL, Pearson MX2 gaucher, Hoyt Ultratec gaucher, Mathews Ovation gaucher
Date d'inscription : 30/11/2011

Dimensions des axes des poulies d'un compound Empty
MessageSujet: Re: Dimensions des axes des poulies d'un compound   Dimensions des axes des poulies d'un compound EmptyMer 17 Juin 2015, 11:18

Bon je viens de faire quelques mesures avec les axes d'un Hoyt X8 décédé (poignée pliée) équipé en cam 1/2+

L'axe du haut est donc plus longs avec rondelle à gorge pour accueillir le yoke, celui du bas plus court puisque pas de rondelle à gorge.

Dimensions des axes des poulies d'un compound Axe_lo10

Dimensions des axes des poulies d'un compound Axe_co10


L'axe bas me semble mieux; il faudra que je trouve des rondelles à gorge de bonne largeur.
L'axe haut me semble trop large, avec trop d'espace à combler entre l'extérieur des branches et les rondelles à gorges.

Il semble bien que l'on soit sur un diamètre standard de 4,35 mm.

Plus qu'à m'équiper d'une paire d'axes court Hoyt et trouver les rondelles à gorge qui vont bien.
Revenir en haut Aller en bas
norbert
Fleche Noire
Fleche Noire



Masculin Nombre de messages : 458
Age : 66
Localisation : brecé 53120
Matériel : mathews apex 7et 8 bowtech blackknight TRG7
Date d'inscription : 08/03/2012

Dimensions des axes des poulies d'un compound Empty
MessageSujet: Re: Dimensions des axes des poulies d'un compound   Dimensions des axes des poulies d'un compound EmptyMer 17 Juin 2015, 11:22

tu peut aussi les recouper pour les ajustés et refaire une gorge pour le circlip
Revenir en haut Aller en bas
DM5
Fleche Noire
Fleche Noire
DM5


Masculin Nombre de messages : 213
Age : 57
Localisation : VENISSIEUX
Matériel : Bowtech Fanatic 3 XL, Pearson MX2 gaucher, Hoyt Ultratec gaucher, Mathews Ovation gaucher
Date d'inscription : 30/11/2011

Dimensions des axes des poulies d'un compound Empty
MessageSujet: Re: Dimensions des axes des poulies d'un compound   Dimensions des axes des poulies d'un compound EmptyMer 17 Juin 2015, 11:29

Je partirais plus sur une réduction de l'épaisseur des rondelles (alu) qu'une recoupe des axes (acier trempé) avec création d'une nouvelleencoche d'emboitement.
Question d'outillage disponible  Laughing
Revenir en haut Aller en bas
tfanz
Fleche Bleue
Fleche Bleue



Masculin Nombre de messages : 875
Age : 54
Localisation : CHATOU 78
Matériel : Doitier 59lb 29"5
Date d'inscription : 26/05/2014

Dimensions des axes des poulies d'un compound Empty
MessageSujet: Re: Dimensions des axes des poulies d'un compound   Dimensions des axes des poulies d'un compound EmptyMer 17 Juin 2015, 20:39

Voir les came Ok-archery...........
Dimensions des axes des poulies d'un compound H0sFKL
Ou sur les came LSM ou ls3 doublé les module mais on perd le draw stop du au passage des câbles.

L'idée est bonne, mais ce type de modif apporterai quoi comme avantage ?
Plus de nock travel horizontal du au cam lean. Est ce vraiment utile pour du tir Fita, si le spin est adapté ?

Pourquoi ne pas adapté des came de type G5 Prime PCX ou PCT...
 Ou des came Bowtech avec le système overdrive et yoke....
Ou des came de Martin Condor....

en gros réalisé un FrankenBow......

Bon courage, je suivrais ce spot avec plaisir
