norbert
Fleche Noire
Fleche Noire


Masculin Nombre de messages : 395
Age : 58
Localisation : brecé 53120
Matériel : mathews apex 7et 8 bowtech blackknight TRG7
Date d'inscription : 08/03/2012

MessageSujet: Re: Fabrication d'une presse pour compound   Mer 18 Fév 2015, 10:50

moi j'ai une booster copie conforme à une EZ en moins bien forcement  ,mais suffisante  le volant n'est pas assez lourd ( plastique ) et manque d'inertie , un peu de jeu dans les griffes
Revenir en haut Aller en bas
Gerou
Fleche Rouge
Fleche Rouge


Masculin Nombre de messages : 1021
Age : 61
Localisation : Seine & Marne
Matériel : Arc à poulies
Date d'inscription : 16/09/2013

MessageSujet: Re: Fabrication d'une presse pour compound   Mer 18 Fév 2015, 12:35

@Pyrmka a écrit:
Question idiote : Qu'est qu'un draw board, et à quoi ça sert ?
Étendre une corde?
Ca sert à armer un arc et à le maintenir dans la position armé pour faire des vérifications.

Pour un classique pour le réglage des tillers; en intercalant un peson, pour la mesure de la puissance à la bonne allonge (au passage du clicker)

Pour un poulie, vérifier la synchro, vérifier l'alignement des poulies à pleine allonge, mesurer la puissance au passage du pic et aussi la puissance en butée.


Dernière édition par Gerou le Ven 20 Fév 2015, 10:41, édité 1 fois
Revenir en haut Aller en bas
Pyrmka
Fleche Noire
Fleche Noire


Masculin Nombre de messages : 295
Age : 29
Localisation : Nantes, France
Matériel : PSE Dominator PRO, Sureloc 550 Supreme, Bosster Blackeagle 0.75,RF TT Steel pro II, Stabs Dead center, Stan SX 3, Ultralight Pro à 150 grains
Date d'inscription : 10/02/2015

MessageSujet: Re: Fabrication d'une presse pour compound   Mer 18 Fév 2015, 12:44


@Gerou a écrit:
@Pyrmka a écrit:Question idiote : Qu'est qu'un draw board, et à quoi ça sert ?
Étendre une corde?


Ca sert à armer un arc et à le maintenir dans la position armer pour faire des vérifications.

Pour un classique pour le réglage des tillers; e intercalant un peson, pour la mesure de la puissance à la bonne allonge (au passage du clicker)

Pour un poulie, vérifier la synchro, vérifier l'alignement des poulies à pleine allonge, mesurer la puissance au passage du pic et aussi la puissance en buté.

L'inverse d'une presse donc, merci pour l'info  Smile
Revenir en haut Aller en bas
Gerou
Fleche Rouge
Fleche Rouge


Masculin Nombre de messages : 1021
Age : 61
Localisation : Seine & Marne
Matériel : Arc à poulies
Date d'inscription : 16/09/2013

MessageSujet: Re: Fabrication d'une presse pour compound   Mer 18 Fév 2015, 21:42

@Pyrmka a écrit:

@Gerou a écrit:
@Pyrmka a écrit:Question idiote : Qu'est qu'un draw board, et à quoi ça sert ?
Étendre une corde?


Ca sert à armer un arc et à le maintenir dans la position armer pour faire des vérifications.

Pour un classique pour le réglage des tillers; e intercalant un peson, pour la mesure de la puissance à la bonne allonge (au passage du clicker)

Pour un poulie, vérifier la synchro, vérifier l'alignement des poulies à pleine allonge, mesurer la puissance au passage du pic et aussi la puissance en buté.

L'inverse d'une presse donc, merci pour l'info  Smile
Il me semble avoir vu des accessoires qui s'ajoutent à la Last Chance pour en faire un draw board et d'autres pour en faire un métier à cordes.
Revenir en haut Aller en bas
Vent-des-uns
Fleche Noire
Fleche Noire


Masculin Nombre de messages : 369
Age : 66
Localisation : Vendée Angles
Matériel : GPX et Quattro, Podium X 40 GTX
Date d'inscription : 30/07/2013

MessageSujet: Re: Fabrication d'une presse pour compound   Jeu 19 Fév 2015, 07:27

Ez propose que pour le Draw board (horizontal ou verticale) sinon il y a la Sniper Archery 5.1 ou tout est compris http://sniperarchery.com/sniperarchery-5.1-pro.html
Revenir en haut Aller en bas
chris13310
Fleche d'Argent
Fleche d'Argent


Masculin Nombre de messages : 4045
Age : 69
Localisation : 13310 ST MARTIN DE CRAU
Matériel : X-PEDITION XR7S, RYTERA ALIEN-X, BORDER BLACK DOUGLAS, BORDER GRIFFON
Date d'inscription : 19/02/2010

MessageSujet: Re: Fabrication d'une presse pour compound   Jeu 19 Fév 2015, 09:24

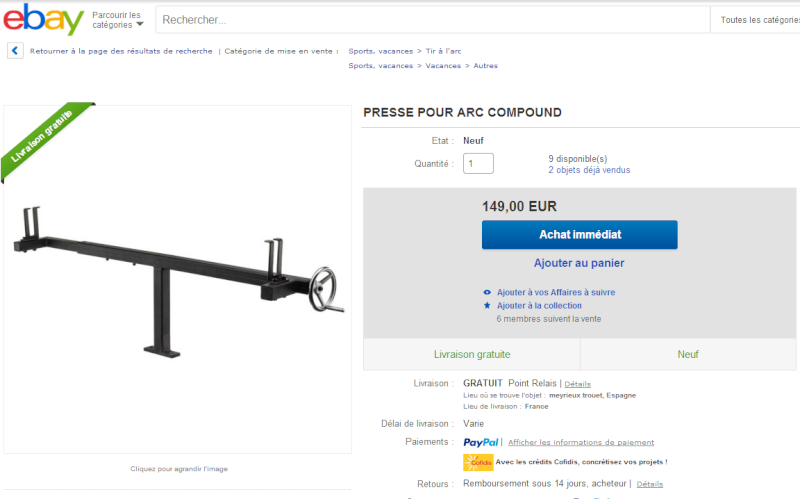

Dans mon club, on a acheté récemment ce modèle :



Une copie basique de la LAST CHANCE, mais de fabrication plutôt solide et qu' on va pouvoir modifier et améliorer pour quelques euros...
Revenir en haut Aller en bas
Vincent
Fleche de Bronze
Fleche de Bronze


Masculin Nombre de messages : 3357
Age : 24
Localisation : ALSACE
Matériel : HOYT PodiumX Elite 40 Spiral pro / HOYT Buffalo black
Date d'inscription : 18/12/2011

MessageSujet: Re: Fabrication d'une presse pour compound   Jeu 19 Fév 2015, 10:22

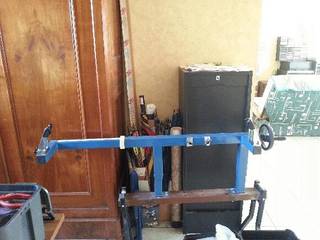

Chez nous (notre club) on a acheté une Xpress il y a 2 ans et demi.



Pour le fonctionnement, presse sous la responsabilité du responsable technique donc présence de ce dernier pour toute utilisation (histoire d'éviter les dégradation ou mauvaise utilisation)
Revenir en haut Aller en bas
BRYO
Fleche Bleue
Fleche Bleue


Masculin Nombre de messages : 678
Age : 36
Localisation : A l'ouest :-p
Matériel : Longbow
Date d'inscription : 18/07/2013

MessageSujet: Re: Fabrication d'une presse pour compound   Jeu 19 Fév 2015, 13:53

@chris13310 a écrit:
Dans mon club, on a acheté récemment ce modèle :



Une copie basique de la LAST CHANCE, mais de fabrication plutôt solide et qu' on va pouvoir modifier et améliorer pour quelques euros...

ça semble fragile comme truc !! surtout les griffes
Revenir en haut Aller en bas
field
Fleche Rouge
Fleche Rouge


Masculin Nombre de messages : 1230
Age : 64
Localisation : A l'Ouest
Matériel : Perfexion & Pearson MX2
Date d'inscription : 10/03/2009

MessageSujet: Re: Fabrication d'une presse pour compound   Jeu 19 Fév 2015, 14:04

@chris13310 a écrit:
Dans mon club, on a acheté récemment ce modèle :



Une copie basique de la LAST CHANCE, mais de fabrication plutôt solide et qu' on va pouvoir modifier et améliorer pour quelques euros...
L'année dernière j'ai acheté ce modèle (fabriqué en Espagne) et au premier essai les griffes se tordent, c'est une catastrophe, métal trop fin.
Il faut revoir la conception, trop fragile.J 'ai contacté le revendeur pour lui demander de refaire le système de griffe, mais trop compliqué pour lui.
Résultat, retour et remboursement
Revenir en haut Aller en bas
chris13310
Fleche d'Argent
Fleche d'Argent


Masculin Nombre de messages : 4045
Age : 69
Localisation : 13310 ST MARTIN DE CRAU
Matériel : X-PEDITION XR7S, RYTERA ALIEN-X, BORDER BLACK DOUGLAS, BORDER GRIFFON
Date d'inscription : 19/02/2010

MessageSujet: Re: Fabrication d'une presse pour compound   Jeu 19 Fév 2015, 14:21

C'est pour ça que je précise bien qu' il faut y apporter quelques améliorations à la portée d'un bon bricoleur pour quelques euros... Notamment au niveau des griffes qu' il faut remplacer ou simplement renforcer.
Vu l' utilisation très ponctuelle en club ( 5 ou 6 fois par an maximum ), je pense que ce modèle nous suffira amplement après modification.

Après, on peut toujours choisir de mettre 500 € dans une vraie presse LAST CHANCE.   Mais comme je l'ai dit, si c'est pour une utilisation très occasionnelle ce n'est pas forcément très rentable.

Sinon, les plans de fabrication de ce modèle de presse se trouvent sans problème sur le Net.
Revenir en haut Aller en bas
field
Fleche Rouge
Fleche Rouge


Masculin Nombre de messages : 1230
Age : 64
Localisation : A l'Ouest
Matériel : Perfexion & Pearson MX2
Date d'inscription : 10/03/2009

MessageSujet: Re: Fabrication d'une presse pour compound   Jeu 19 Fév 2015, 16:17

@chris13310 a écrit:
C'est pour ça que je précise bien qu' il faut y apporter quelques améliorations à la portée d'un bon bricoleur pour quelques euros... Notamment au niveau des griffes qu' il faut remplacer ou simplement renforcer.
Vu l' utilisation très ponctuelle en club ( 5 ou 6 fois par an maximum ), je pense que ce modèle nous suffira amplement après modification.

Après, on peut toujours choisir de mettre 500 € dans une vraie presse LAST CHANCE.   Mais comme je l'ai dit, si c'est pour une utilisation très occasionnelle ce n'est pas forcément très rentable.

Sinon, les plans de fabrication de ce modèle de presse se trouvent sans problème sur le Net.
Il n'y a pas que le système de maintien a revoir car la partie coulissante a un jeu énorme (plus d'1mm)
Quand tu commences a activer la manivelle, il faut que tu maintiennes cette parie si tu veux que ton arc tienne droit et en plus l'espacement entre les griffes est de 21 mm, résultat il faut aussi tenir ta branche si tu veux qu'elle reste au milieu.
Donc renvoi expéditeur.
De plus si tu refais les griffes il faut prévoir plusieurs jeux différents en fonction de la forme des branches ( 3 jeux mini)
Entre le prix d'achat et le prix des modifications je me demande si cela vaut le coup, pour info la mienne m'a couté le même prix
Revenir en haut Aller en bas
ithaqua
Fleche Noire
Fleche Noire


Masculin Nombre de messages : 326
Age : 44
Localisation : NIORT
Matériel : BOWTECH Sentinel + Timberddodle II /// BOWTECH CPXL + Spot Hogg Tommy Hogg + scope Viper + QAD Ultrarest /// BOWTECH Specialist + Shibuya Ultimate carbon CPX520 + scope Viper + Spot Hogg Infinity
Date d'inscription : 11/11/2012

MessageSujet: Re: Fabrication d'une presse pour compound   Jeu 19 Fév 2015, 22:53

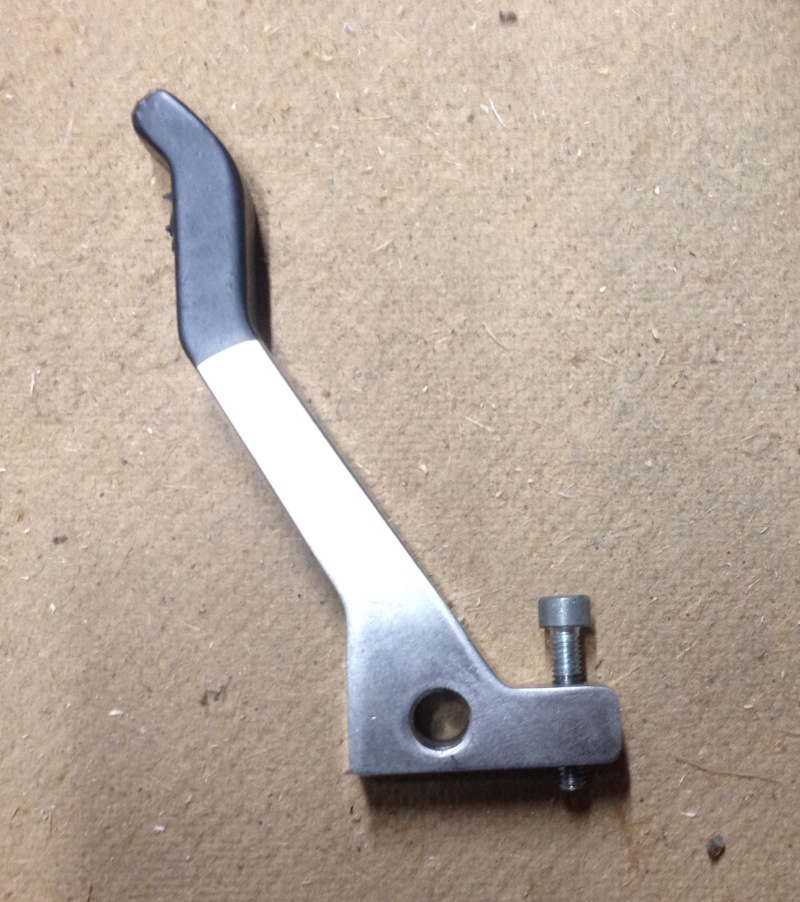

Voila les photos de mes griffes. Celles ci sont en inox (un petit caprice), mais j'en ai fait decouper au laser en tôle de 12mm, d'aprés le même fichier Autocad.
Revenir en haut Aller en bas
abe
Fleche d'Argent
Fleche d'Argent


Masculin Nombre de messages : 4855
Age : 63
Localisation : 77 sud
Matériel : Hoyt podiumX 37" -- Aurel ORIX axcel 3000 Carter too simple etc...
Date d'inscription : 19/03/2008

MessageSujet: Re: Fabrication d'une presse pour compound   Ven 20 Fév 2015, 07:29

@ithaqua a écrit:


Voila les photos de mes griffes. Celles ci sont en inox (un petit caprice), mais j'en ai fait decouper au laser en tôle de 12mm, d'aprés le même fichier Autocad.
Trés propre par contre pour la protection des griffes moi j'ai opté pour ca  et ça donne ca (très durable) par contre tu a mis quoi comme tige Fileté
Revenir en haut Aller en bas
http://www.sltarc.fr/
ithaqua
Fleche Noire
Fleche Noire


Masculin Nombre de messages : 326
Age : 44
Localisation : NIORT
Matériel : BOWTECH Sentinel + Timberddodle II /// BOWTECH CPXL + Spot Hogg Tommy Hogg + scope Viper + QAD Ultrarest /// BOWTECH Specialist + Shibuya Ultimate carbon CPX520 + scope Viper + Spot Hogg Infinity
Date d'inscription : 11/11/2012

MessageSujet: Re: Fabrication d'une presse pour compound   Ven 20 Fév 2015, 09:13

Tige filetee trapézoïdale 16x4
Tubes carrés 50x2 et 45x2

Les griffes sont montées sur un axe de 10mm en acier chromé (recup' d'une vieille imprimante), dans un support coupé au laser et soudé en tôle de 10mm. comme ça, une des griffes n'a pas de translation possible, et c'est l'autre qui se déplace en fonction des besoins.
Revenir en haut Aller en bas
ithaqua
Fleche Noire
Fleche Noire


Masculin Nombre de messages : 326
Age : 44
Localisation : NIORT
Matériel : BOWTECH Sentinel + Timberddodle II /// BOWTECH CPXL + Spot Hogg Tommy Hogg + scope Viper + QAD Ultrarest /// BOWTECH Specialist + Shibuya Ultimate carbon CPX520 + scope Viper + Spot Hogg Infinity
Date d'inscription : 11/11/2012

MessageSujet: Re: Fabrication d'une presse pour compound   Ven 20 Fév 2015, 09:15

Abe, t'as trouvé tes bouchons ou?
Revenir en haut Aller en bas
abe
Fleche d'Argent
Fleche d'Argent


Masculin Nombre de messages : 4855
Age : 63
Localisation : 77 sud
Matériel : Hoyt podiumX 37" -- Aurel ORIX axcel 3000 Carter too simple etc...
Date d'inscription : 19/03/2008

MessageSujet: Re: Fabrication d'une presse pour compound   Ven 20 Fév 2015, 09:40

comme moi enfin presque
Tige filetee trapézoïdale 14x2 avec écrou bronze et 2 butées a bille au niveau du palier manivelle
Tubes carrés 50x2 et 45x2 et 40X2 pour les bras et les pieds  les supports des axes diam 12 ce sont des cornières ep 4mm 40X40 soudée
Les bouchons c'est castorama   http://www.castorama.fr/store/4-embouts-plastique-rentrant-carre-37-x-37-mm-PRDm182212.html
Revenir en haut Aller en bas
http://www.sltarc.fr/
Alan2
Fleche Bleue
Fleche Bleue


Masculin Nombre de messages : 532
Age : 40
Localisation : oui
Matériel : pro edge elite
Date d'inscription : 30/05/2014

MessageSujet: Re: Fabrication d'une presse pour compound   Ven 20 Fév 2015, 14:19

Moi, j'ai la même d'Ithaqua, qu'il m'a vendu quand il a voulu passer au nucleaire! Comme j'ai moins de 40 piges je peu tourner les bras Laughing
C'est vraiment un très bon système! Le gros plus pour moi, c'est que vous pouvez pauser l'arc sur les griffes sans serrer et hop, on peut refaire tranche fil, d loop et Knock point à hauteur sur un truc stable
Par contre je vais opter pour des capuchons retractable, le plastidip s'use trop vite je trouve, et vu le prix!
Revenir en haut Aller en bas
Fauvax
Nouveau!
Nouveau!


Masculin Nombre de messages : 48
Age : 34
Localisation : Landevant
Matériel : Hoyt Vantage Elite, viseur Sure Loc suprem scope A-S, Stab ACE
Date d'inscription : 20/02/2015

MessageSujet: Re: Fabrication d'une presse pour compound   Dim 22 Fév 2015, 20:00

Bonjour,
Un bien beau sujet que celui de la bricole de presse....
Du coup ça me donne envie, par contre j'ai voulu récupérer les plans de la N°2 mais pas moyen, le lien et mort.... Donc si quelqu'un les a sous la main, je suis preneur.
Sinon ceux de la last chance m'intéressent aussi, si quelqu'un les a, je suis preneur aussi!!
Merci à tous,

Cdt
Revenir en haut Aller en bas
Fauvax
Nouveau!
Nouveau!


Masculin Nombre de messages : 48
Age : 34
Localisation : Landevant
Matériel : Hoyt Vantage Elite, viseur Sure Loc suprem scope A-S, Stab ACE
Date d'inscription : 20/02/2015

MessageSujet: Re: Fabrication d'une presse pour compound   Lun 23 Fév 2015, 08:01

@BRYO a écrit:
@chris13310 a écrit:
Dans mon club, on a acheté récemment ce modèle :



Une copie basique de la LAST CHANCE, mais de fabrication plutôt solide et qu' on va pouvoir modifier et améliorer pour quelques euros...

ça semble fragile comme truc !! surtout les griffes
Salut Bryo,
J'ai vu que tu cherchais des compétences pour réaliser une presse last chance,
J'ai dans l'idée d'en faire une aussi;
Je voulais savoir où tu en étais dans l'avancement et pourquoi pas essayer de mutualiser nos compétences (voir même connaissances) pour limiter les coûts en en faisant deux.
Je suis Breton aussi, mais du Sud (Pas loin de Lorient).
Cdt
Revenir en haut Aller en bas
Alan2
Fleche Bleue
Fleche Bleue


Masculin Nombre de messages : 532
Age : 40
Localisation : oui
Matériel : pro edge elite
Date d'inscription : 30/05/2014

MessageSujet: Re: Fabrication d'une presse pour compound   Lun 23 Fév 2015, 11:26

Demandez à Ithaqua,
Je me permets vu qu'il l'a proposé!
Il en a fait faire 2, j'en ai 1 des 2 est franchement c'est du super, super  matos!
Je mettrai un photo si vous voulez
Par contre attention c'est une personne d'un certaine âge, il met du temps à repondre!
Revenir en haut Aller en bas
abe
Fleche d'Argent
Fleche d'Argent


Masculin Nombre de messages : 4855
Age : 63
Localisation : 77 sud
Matériel : Hoyt podiumX 37" -- Aurel ORIX axcel 3000 Carter too simple etc...
Date d'inscription : 19/03/2008

MessageSujet: Re: Fabrication d'une presse pour compound   Lun 23 Fév 2015, 11:43

@ithaqua a écrit:


Voila les photos de mes griffes. Celles ci sont en inox (un petit caprice), mais j'en ai fait decouper au laser en tôle de 12mm, d'aprés le même fichier Autocad.
Dit moi ithaqua  le volant manivelle tu l'a trouvé ou ?
Revenir en haut Aller en bas
http://www.sltarc.fr/
ithaqua
Fleche Noire
Fleche Noire


Masculin Nombre de messages : 326
Age : 44
Localisation : NIORT
Matériel : BOWTECH Sentinel + Timberddodle II /// BOWTECH CPXL + Spot Hogg Tommy Hogg + scope Viper + QAD Ultrarest /// BOWTECH Specialist + Shibuya Ultimate carbon CPX520 + scope Viper + Spot Hogg Infinity
Date d'inscription : 11/11/2012

MessageSujet: Re: Fabrication d'une presse pour compound   Lun 23 Fév 2015, 12:02

@Alan2 a écrit:
Demandez à Ithaqua,
Je me permets vu qu'il l'a proposé!
Il en a fait faire 2, j'en ai 1 des 2 est franchement c'est du super, super  matos!
Je mettrai un photo si vous voulez
Par contre attention c'est une personne d'un certaine âge, il met du temps à repondre!
Vas y toi, dis que je suis limite coulant aussi!!!  Very Happy
Je suis un homme d'âge mûr, ce qui, comme le disait Pierre Desproges est l'âge qui par définition précède l'âge pourri....
Revenir en haut Aller en bas
ithaqua
Fleche Noire
Fleche Noire


Masculin Nombre de messages : 326
Age : 44
Localisation : NIORT
Matériel : BOWTECH Sentinel + Timberddodle II /// BOWTECH CPXL + Spot Hogg Tommy Hogg + scope Viper + QAD Ultrarest /// BOWTECH Specialist + Shibuya Ultimate carbon CPX520 + scope Viper + Spot Hogg Infinity
Date d'inscription : 11/11/2012

MessageSujet: Re: Fabrication d'une presse pour compound   Lun 23 Fév 2015, 12:04

@abe a écrit:
@ithaqua a écrit:


Voila les photos de mes griffes. Celles ci sont en inox (un petit caprice), mais j'en ai fait decouper au laser en tôle de 12mm, d'aprés le même fichier Autocad.
Dit moi ithaqua  le volant manivelle tu l'a trouvé ou ?
Le vieux tourneur fraiseur qui à usiné certaines de mes pièces à une vraie mine de machins en tous genre...

Une recherche sur ebay de "machine hand wheel"  vous donnera accés au pays des volants machine.
Revenir en haut Aller en bas
Alan2
Fleche Bleue
Fleche Bleue


Masculin Nombre de messages : 532
Age : 40
Localisation : oui
Matériel : pro edge elite
Date d'inscription : 30/05/2014

MessageSujet: Re: Fabrication d'une presse pour compound   Lun 23 Fév 2015, 12:28

@ithaqua a écrit:
@Alan2 a écrit:
Demandez à Ithaqua,
Je me permets vu qu'il l'a proposé!
Il en a fait faire 2, j'en ai 1 des 2 est franchement c'est du super, super  matos!
Je mettrai un photo si vous voulez
Par contre attention c'est une personne d'un certaine âge, il met du temps à repondre!
Vas y toi, dis que je suis limite coulant aussi!!!  Very Happy
Je suis un homme d'âge mûr, ce qui, comme le disait Pierre Desproges est l'âge qui par définition précède l'âge pourri....

Coulant, non!Je ne me permettrai pas!
Regarde le truc qui ressemble à une mini tv et qui sonne de temps en temps! Ton telephone Laughing
Revenir en haut Aller en bas
Fauvax
Nouveau!
Nouveau!


Masculin Nombre de messages : 48
Age : 34
Localisation : Landevant
Matériel : Hoyt Vantage Elite, viseur Sure Loc suprem scope A-S, Stab ACE
Date d'inscription : 20/02/2015

MessageSujet: Re: Fabrication d'une presse pour compound   Lun 23 Fév 2015, 13:33

@Alan2 a écrit:
Demandez à Ithaqua,
Je me permets vu qu'il l'a proposé!
Il en a fait faire 2, j'en ai 1 des 2 est franchement c'est du super, super  matos!
Je mettrai un photo si vous voulez
Par contre attention c'est une personne d'un certaine âge, il met du temps à repondre!
Bonjour Ithaqua,
Tu les fais à combien tes presses?
Tu peux me répondre en MP si tu veux.
Cdt
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Fabrication d'une presse pour compound   Aujourd'hui à 17:20

Revenir en haut Aller en bas

Fabrication d'une presse pour compound
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant
 Sujets similaires
-
» Fabrication d'une presse pour compound
» Presse pour compound et fabrication d'une corde
» fabrication d'une presse d'arc
» Fabrication de pieces carbone pour 996
» X-Press: Nouvelle presse pour arc à poulies et arbalettes

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Archery-Online :: Tir à l'arc :: Partie Matériel-
Sauter vers:
