Hello les ao-cien(ne)s,
Je vous z'avais promis un article sur pourquoi l'overdraw tend à assouplir le tube... et ben voila, a commence à sortir. (voir Torque tuning et overdraw, overdraw tuning, j'ai préféré faire un nouveau thread pour ne pas poluer celui de tfanz geek ).

Bon, je ne vais pas vous faire un cours de mécanique jocolor (.... j'entends quoi "si si" au fond de la salle, mdr) mais la dynamique d'une fleche n'est pas simple du tout. Donc, j'ai simplifié un max (et déjà j'ai fait travailler mon ordi plutot que de suer à faire les calculs moi-meme, m'enfin). J'ai pas pris un modele dynamique mais plutot etudier la reaction de la fleche à une propulsion venant de la corde, et la fleche est encastree par l'encoche et simplement posee sur un repose-fleche (fixe, cf. j'ai pas modelise la souplesse d'une lame par ex.). La fleche est simplement un tube chargée par une pointe.

Dans l'appli. num. j'ai pris une fleche de spine (statique) de 520, d'une longueur de 80cm, de poids 200gr chargée avec une pointe de 100gr. L'arc est me balance du 300fps en 7ms (quoi une remarque encore au fond de la salle "c'est pas un Hoyt", mdr).

Donc voila une application numerique (faut s'attacher aux valeurs absolues mais les tendances):
- la position du repose fleche en cm est par rapport au cote 'pointe' de la fleche
- la force laterale est le resultat (pas simple) de la flexion de la fleche resultat de l'acceleration de l'encoche
qui pousse la tube et la pointe.
- l'amplitude (en mm) est l'ecart maximal en deformation de la fleche par rapport a sa position de repos qui serait materialisee par l'axe horizontal "a deformation nulle")

Petites digressions mécanistiques: spine/overdraw/pointe... Fig2-o10

On constate que plus le repose fleche est reculé plus la force laterale est importante et la deformation egalment, ce qui est traduit "abusivement" dans le langage des archers par un assouplissement du tube. Ici c'est un effet de 10% qd on passe d'une position de RF de 5cm a 12cm (10% cela reviendrait a passer d'un spin de 520 a 570 en jargon eastonien).

Avec ce petit model d'ailleurs on verifie que si j'augmente la masse de pointe de 100 a 150gr on a bien aussi un "assouplissement du tube" (tjrs par abus de langage). Il faut comparer avec la premiere ligne de la prcedente table.

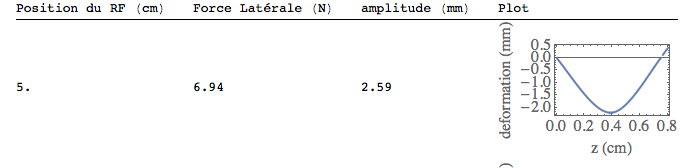

Petites digressions mécanistiques: spine/overdraw/pointe... Fig3-p10

Bon voila, des questions anodines "Pourquoi l'overdraw assoupli le tube?" peuvent prendre du temps pour recevoir une reponse un peu theorique. Cependant maintenant on comprend ce qu'en disait les archers qui en avaient fait l'experience in vivo (LoL).
