Montage cable shoot thru Empty
MessageSujet: Montage cable shoot thru   Montage cable shoot thru EmptyMer 12 Aoû 2015, 06:39

Bonjour à tous,

J'ai en projet de monter un câblage de type "Shoot Thru" sur mon ContenderElite.

Pour avoir déjà monter un ecarteur Artec je me suis vraiment rendu compte de l'effet du cam lean sur mon tir.

Du coup je souhaite allez plus loin et installer un cablage Shoot Thru.

Avez vous déjà fait ça ? De quelle façon ? Avec vous des photos de montage ....

Merci de vos retour SVP


Dernière édition par BRYO le Mer 12 Aoû 2015, 12:39, édité 1 fois
Revenir en haut Aller en bas
Zorg
Animateur
Zorg

Masculin Nombre de messages : 5443
Date d'inscription : 01/01/2008

Montage cable shoot thru Empty
MessageSujet: Re: Montage cable shoot thru   Montage cable shoot thru EmptyMer 12 Aoû 2015, 11:53

Tiens, ça faisait des années que j'en avais pas vu.

Dans mon ancien club, les anciens en faisaient avec des chutes de tube de flèche. Ca ressemblait à des perchoirs à oiseau en haut et en bas de chaque câble.
Revenir en haut Aller en bas
BRYO
Fleche Bleue
Fleche Bleue
BRYO

Masculin Nombre de messages : 696
Age : 38
Localisation : A l'ouest :-p
Matériel : Longbow
Date d'inscription : 18/07/2013

Montage cable shoot thru Empty
MessageSujet: Re: Montage cable shoot thru   Montage cable shoot thru EmptyMer 12 Aoû 2015, 12:08

Ma question était plutôt dans la conception des cables (longueur) que je me posais la question ainsi que leur montage.
Revenir en haut Aller en bas
ithaqua
Fleche Noire
Fleche Noire


Masculin Nombre de messages : 326
Age : 46
Localisation : NIORT
Matériel : BOWTECH Sentinel + Timberddodle II /// BOWTECH CPXL + Spot Hogg Tommy Hogg + scope Viper + QAD Ultrarest /// BOWTECH Specialist + Shibuya Ultimate carbon CPX520 + scope Viper + Spot Hogg Infinity
Date d'inscription : 11/11/2012

Montage cable shoot thru Empty
MessageSujet: Re: Montage cable shoot thru   Montage cable shoot thru EmptyMer 12 Aoû 2015, 13:46

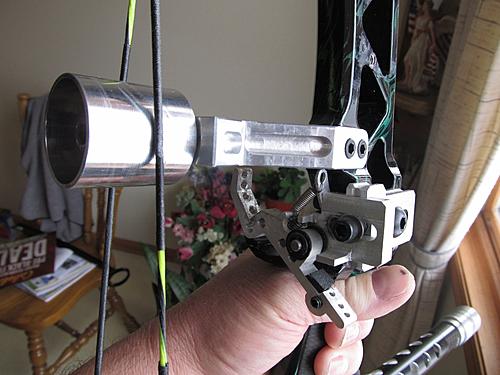

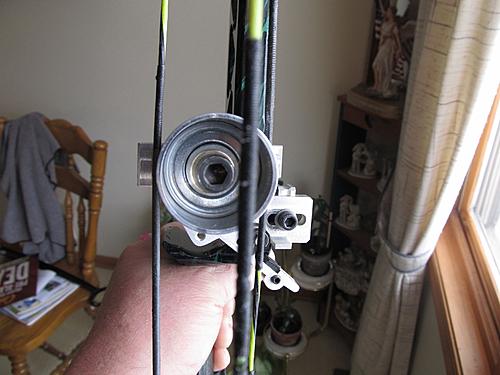

Sur les bowtechs type sentinel, les gars remplacaient la poulie du haut par une poulie du bas (et vice versa) afin que les cables soient du bon cote (un cable a droite et gorge de came a droite, et inversement pour l'autre poulie). Apres, le systeme le plus ingenieux que j'ai vu, c'etait un gros tambour:

Montage cable shoot thru Sentin10
Montage cable shoot thru Sentin11
Montage cable shoot thru Sentin12

Maintenant, de la à adapter ce genre de systeme sur ton arc...je dirais que tant que tu peux ecarter ton cable interieur de l'autre côté, sans qu'il ne déraille, (ou frotte sur la came / gorge / module ou que sais je encore), c'est jouable.
Pour les cables, même longueur, tu ne fais que le pousser de l'autre côté, de la même valeur
Revenir en haut Aller en bas
DM5
Fleche Noire
Fleche Noire
DM5

Masculin Nombre de messages : 213
Age : 52
Localisation : VENISSIEUX
Matériel : Bowtech Fanatic 3 XL, Pearson MX2 gaucher, Hoyt Ultratec gaucher, Mathews Ovation gaucher
Date d'inscription : 30/11/2011

Montage cable shoot thru Empty
MessageSujet: Re: Montage cable shoot thru   Montage cable shoot thru EmptyMer 12 Aoû 2015, 13:54

Salut Bryo,

Dans l'absolu ce n'est pas difficile de faire cela.

Si je ne me trompe pas, ton contender elite est avec un montage semi binary popularisé sur les arcs Hoyt avec l'arrivée des cam 1/2.

Tu as donc un yoke au dessus et un montage binary en bas. Il faudra que tu remplace l'axe du bas par un modèle équivalent à celui que tu as en haut, avec les rondelles extérieures à gorge qui vont bien.

En effet, le câble de la poulie du bas (celui qui se déroule en même temps que tu te mets en traction)ne se fixera plus sur la cam mais sur les rondelles à gorges.

Ce montage pouvait se faire sans soucis sur les générations d'arc Hoyt avant l'arrivée du principe de la cam 1/2

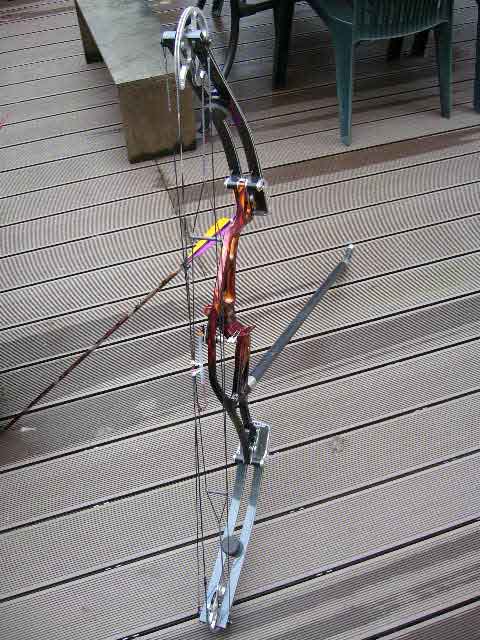

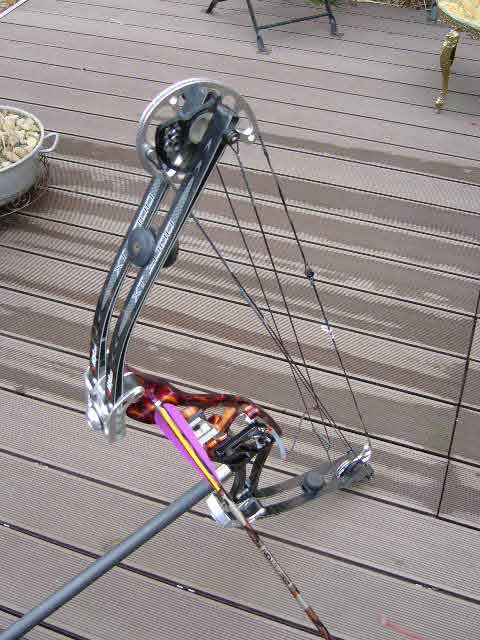

A titre d'exemple deux photos de mon Ultratec 2002 équipé de Command Cam d'origine :

 Montage cable shoot thru Hoyt_u15


Montage cable shoot thru Hoyt_u16

Tu remarqueras sur la photos 2 les fameux "perchoirs à oiseaux" dont parle Zorg (que je faisais avec des chutes de tubes ACE + encoches G nock) ainsi que la première génération d'amortisseur de branche de Limbsaver.

Les avantages sont nombreux :relis le post initié par chris13310 sur les arcs de la marque OK archery  reprenant le principe shoot throught sur leurs modèles (http://www.archeryonline.net/t11892-ok-archery-2015) avec un retour dans ce même post de foudarme sur le modèle OK Absolute 38.

Il y a cependant quelques inconvénients, le principal étant pour moi (même si cela ne m'a pas gêné) le fait d'avoir un bras d'arc un peu "cassé" pour éviter les frottements.

Attention cependant, je viens de tenter de modifier mon Pearson MX 2 pour un montage 4 câbles et ce dernier est tout simplement impossible à armer : la suppression du système binary a eu pour conséquence (c'est mon hypothèse) d'augmenter de façon exponentielle la puissance de l'arc (si tfanz passe par là, ce n'est pas lié à la butée sur branche comme abordé dans un autre post).

Après la modification sur un arc semi binary peut fonctionner mais pas testée.

Mais je ne désespère pas pour le Pearson, j'ai déjà une autre idée.
Revenir en haut Aller en bas
Zorg
Animateur
Zorg

Masculin Nombre de messages : 5443
Date d'inscription : 01/01/2008

Montage cable shoot thru Empty
MessageSujet: Re: Montage cable shoot thru   Montage cable shoot thru EmptyMer 12 Aoû 2015, 19:28

Valààààà: c'est exactement ce que j'avais vu sur les arcs de mon ancienne compagnie!
Sinon, il y a Barnsdale avec ses "doowap" qui ressemblent à des étriers à la place des bouts de tube.

Maintenant il te reste à voir aussi d'autres solutions: artec ou tilt tamer, ce qui devrait pouvoir se poser sur ton arc sans grosse dificulté.
Revenir en haut Aller en bas
tfanz
Fleche Bleue
Fleche Bleue


Masculin Nombre de messages : 875
Age : 49
Localisation : CHATOU 78
Matériel : Doitier 59lb 29"5
Date d'inscription : 26/05/2014

Montage cable shoot thru Empty
MessageSujet: Re: Montage cable shoot thru   Montage cable shoot thru EmptyMer 12 Aoû 2015, 21:30

@BRYO a écrit:
Bonjour à tous,

J'ai en projet de monter un câblage de type "Shoot Thru" sur mon ContenderElite.

Pour avoir déjà monter un ecarteur Artec je me suis vraiment rendu compte de l'effet du cam lean sur mon tir.
Sur des tir Fita 18 et 50m c'est quoi l'effet came lean en résultat cible ?
Revenir en haut Aller en bas
BRYO
Fleche Bleue
Fleche Bleue
BRYO

Masculin Nombre de messages : 696
Age : 38
Localisation : A l'ouest :-p
Matériel : Longbow
Date d'inscription : 18/07/2013

Montage cable shoot thru Empty
MessageSujet: Re: Montage cable shoot thru   Montage cable shoot thru EmptyMer 12 Aoû 2015, 21:34

@tfanz a écrit:
@BRYO a écrit:
Bonjour à tous,

J'ai en projet de monter un câblage de type "Shoot Thru" sur mon ContenderElite.

Pour avoir déjà monter un ecarteur Artec je me suis vraiment rendu compte de l'effet du cam lean sur mon tir.
Sur des tir Fita 18 et 50m c'est quoi l'effet came lean en résultat cible ?

1- j'ai nettement moins de latéral
2- les tir FITA c'est quoi ?
Revenir en haut Aller en bas
Zorg
Animateur
Zorg

Masculin Nombre de messages : 5443
Date d'inscription : 01/01/2008

Montage cable shoot thru Empty
MessageSujet: Re: Montage cable shoot thru   Montage cable shoot thru EmptyMer 12 Aoû 2015, 23:52

Tir FITA: en compound 50m sur blason réduit de 80cms Wink
Revenir en haut Aller en bas
BRYO
Fleche Bleue
Fleche Bleue
BRYO

Masculin Nombre de messages : 696
Age : 38
Localisation : A l'ouest :-p
Matériel : Longbow
Date d'inscription : 18/07/2013

Montage cable shoot thru Empty
MessageSujet: Re: Montage cable shoot thru   Montage cable shoot thru EmptyJeu 13 Aoû 2015, 07:21

@Zorg a écrit:
Tir FITA: en compound 50m sur blason réduit de 80cms  Wink

Ahhhh ok  tongue
Revenir en haut Aller en bas
tfanz
Fleche Bleue
Fleche Bleue


Masculin Nombre de messages : 875
Age : 49
Localisation : CHATOU 78
Matériel : Doitier 59lb 29"5
Date d'inscription : 26/05/2014

Montage cable shoot thru Empty
MessageSujet: Re: Montage cable shoot thru   Montage cable shoot thru EmptyJeu 13 Aoû 2015, 07:51

Bonjour Bryo
Peut tu developer les effet d'amélioration du bras de guidage articulé et la diminution des erreur de latéral .
Sur un hoyt de 40" ATA comme le Vantage , contenter , podium il y a des yokes qui permettent de redresser la came haute et donc de corriger le pré et cam lean.
Revenir en haut Aller en bas
Zorg
Animateur
Zorg

Masculin Nombre de messages : 5443
Date d'inscription : 01/01/2008

Montage cable shoot thru Empty
MessageSujet: Re: Montage cable shoot thru   Montage cable shoot thru EmptyJeu 13 Aoû 2015, 16:29

@BRYO a écrit:
@Zorg a écrit:
Tir FITA: en compound 50m sur blason réduit de 80cms  Wink

Ahhhh ok  tongue

Attends en me relisant, je me dis qu'on peut mal interpréter.
C'est un blason de 80cms, avec zones allant du 10 au 6.
Revenir en haut Aller en bas
